Gesenkschmieden

Das Gesenkschmieden oder Gesenkformen ist ein Fertigungsverfahren aus der Hauptgruppe des Umformens. Dort wird es gemeinsam mit dem Walzen, Freiformen, Eindrücken und Durchdrücken der Gruppe des Druckumformens zugeordnet. Nach DIN 8583 ist es ein Druckumformen mit gegeneinander bewegten Formwerkzeugen, den Gesenken. Die zu erzeugende Form ist dabei teilweise im Gesenk als Negativ enthalten. Als Gesenkschmieden Werden dabei alle Schritte bezeichnet, sterben zur Herstellung von Gesenkschmiedeteilen nötig Sind. Dazu gehört auch das Abtrennen der Rohlinge von Halbzeugen, das Erwärmen und Entzundern sowie die Wärme- und Oberflächenbehandlung. Der eigentliche Umformprozess wird als Gesenkformen bezeichnet

Schmiedeverfahren



  • Gesenkschmieden von 0,5 kg bis 100 kg

  • Freiformschmieden bis Durchmesser 150 mm

  • Ringschmieden (nahtlos):

  • Durchmesser bis da 3000 mm

  • Durchmesser von di 350 mm

  • Höhe bis 400 mm

  • Gewicht bis 2 t

  • Wandstärke bis 225 mm

  • Inkl. Drehbearbeitung möglich

  • Flansche geschmiedet von Durchmesser 15 mm bis 2000 mm

Qualitätssicherungssystem



  • ISO 9001 Version 2000

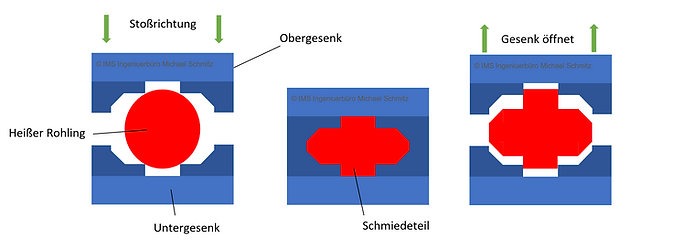

Gesenkschmieden mit geschlossenem Gesenk

Der glühende Rohling wird in das offene Gesenk gelegt, bevor der Schmiedeprozess beginnt. Das Gesenkoberteil wird dann mit großer Kraft auf das Gesenkunterteil geschlagen, wodurch der Rohling in die gewünschte Form gebracht wird. Es können mehrere Schläge erforderlich sein, um die endgültige Form des Bauteils zu erreichen.

Bei Bauteilen mit hohem Verformungsgrad werden häufig mehrere Gesenke verwendet, um die Verformung schrittweise umzusetzen. Dieser Prozess, auch als Stufenschmieden bekannt, erlaubt es, komplexe Bauteile mit präzisen Formen und Geometrien herzustellen.

Der Ablauf des Gesenkschmiedeprozesses sieht wie folgt aus:

​

  1. Positionierung des glühenden Rohlings: Der erhitzte Rohling wird in das offene Gesenkunterteil gelegt.

  2. Schmieden: Das Gesenkoberteil wird mit Wucht auf das Gesenkunterteil geschlagen, wodurch der Rohling in die gewünschte Form gebracht wird.

  3. Mehrfaches Schmieden: Bei Bedarf werden mehrere Schläge oder Stufenschmieden durchgeführt, um das Bauteil vollständig zu formen.

  4. Entnahme des fertigen Bauteils: Nach Abschluss des Schmiedeprozesses wird das fertige Bauteil aus dem Gesenk entnommen und weiteren Behandlungen unterzogen, wie zum Beispiel Wärme- und Oberflächenbehandlungen.


Einsatzbereich



  • Automobilindustrie

  • Bahnindustrie

  • Luftfahrt

  • Windenergie

  • Lager

  • Allgemeiner Maschinenbau


Vorteile Gesenkschmieden

​

  • vielseitige Gestaltungsmöglichkeiten

  • beanspruchungsgerechter Faserverlauf

  • geringer Materialverlust

  • fertigkonturnah oder auf Fertigkontur

  • hohe Maß Genauigkeit

  • homogene, feinkörnige Struktur, ohne innere Defekte

  • gas- und flüssigkeitsdichtes Struktur

  • hochbelastbare und langlebige Komponenten

  • große Werkstoffvielfalt

Oberflächenbehandlungen

  •  Elektropolieren

  • Passivieren

  •  Lackieren

  •  Eloxieren

  •  Gleitschleifen

  • Grundieren

  • Sandstrahlen

  •  Verzinken (Chrom -6- frei)
